Ammattimainen jätevesijärjestelmän toimittaja Kiinassa

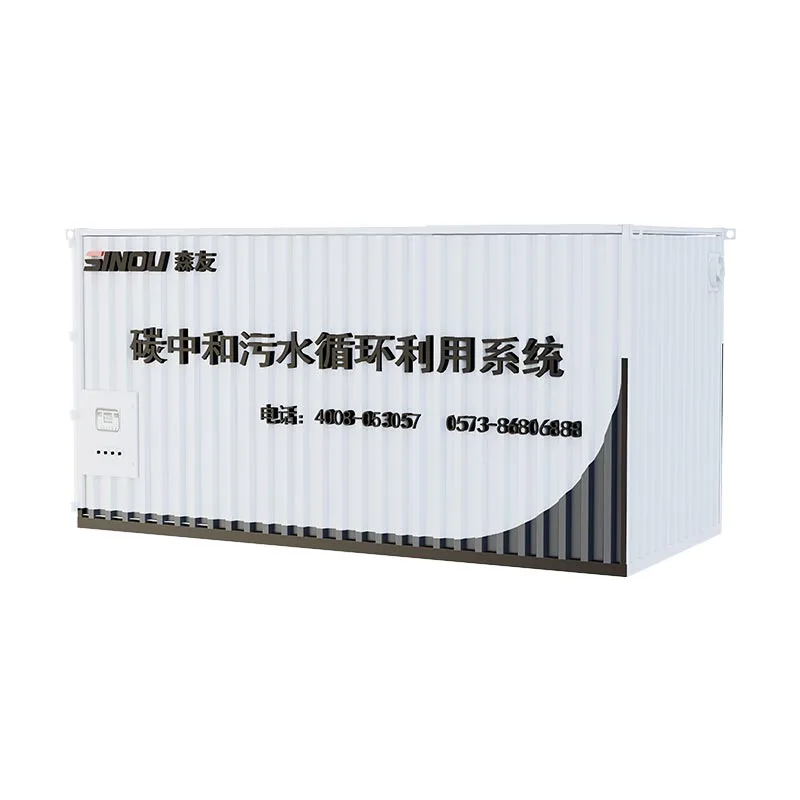

SINOU Carbon Neutrality Wastewater Treatment System on konteissa integroitu neutralointi- ja kierrätysyksikkö, joka on räätälöity betoninjalostuslaitoksen emäksiseen jäteveteen ja tukee täydellisesti Saudi-Arabian tarjouspyynnön edellyttämää täysimääräistä jäännösbetonin talteenotto- ja kiviaineksen regenerointijärjestelmää.

Betonitehtaan jätevesillä on erittäin korkea alkalisuus (raaka pH 12,5–13) ja raskas suspendoitunut aavikkohiekkaa (50–100 μm ultrahienoa hiekkaa). Tässä jätevesijärjestelmässä käytetään elintarvikelaatuista nestemäisen hiilidioksidin karbonoinnin neutralointitekniikkaa, joka korvaa perinteisen kaustisen soodan annostelun. Se stabiloi jäteveden pH:n arvoon 6,5–8,5 suoraa tuotannon uudelleenkäyttöä varten, eliminoi toissijaisen saastumisen, vähentää lietekertymiä, ratkaisee pumpun tukkeutumisen ja nostaa järjestelmän pitkän aikavälin käytettävyyden yli 95 %:iin.

Täysi laitteiston kokoonpano

Täydellinen liukuihin asennettu vedenkiertojärjestelmä koostuu seuraavista ydinkokoonpanoista:

● Nestemäisen CO₂:n varastosäiliö ja höyrystinyksikkö

● Paineenalennus- ja kaasuvoimalaitos

● Kaksivaiheinen kaskadireaktioreaktori

● Korkeapaineinen mäntäsyöttöpumppusarja

● PH online -lähetin ja reaaliaikainen valvontaanturi

● Tutkatason mittari altaan nestetason lukituksen ohjaukseen

● PLC+MCC elektroninen automaattinen ohjauskaappi, HMI-kosketusnäyttö ja mobiilisovelluskaukosäädin

● Paineen turvaohjausjärjestelmä ja kaasu-neste-magneettiventtiilit

● Kiinteä-nestesuodatinpuristin / lietesuodatin lietevedenpoistoon

● Tukeva raakavesisäiliö, siirtymäpuskurisäiliö, puhtaan veden uudelleenkäyttösäiliö ja putkirunko

Täydellinen toimintakulun ja prosessin kuvaus

Vaihe 1: Raakaveden keräys ja esisuodatus

Erittäin emäksinen jätevesi, joka sisältää massiivinen ultrahienoa aavikon lietettä, virtaa betonin talteenottolinjasta raakavesisäiliöön. Suuret hiutaleet ja karkeat kiinteät aineet siepataan valmiiksi; liukeneva lieteinen jätevesi pumpataan reaktiomoduuliin männän syöttöpumpun kautta.

Vaihe 2: CO₂-sumutus ja kaksivaiheinen neutralointi

Nestemäinen CO₂ höyrystetään kaasumaiseksi CO2:ksi, painesäädellään ja ruiskutetaan suljettuun kaksivaiheiseen reaktoriin. Emäksinen jätevesi sumutetaan tornin sisällä ja sekoitetaan täysin CO₂-kaasun kanssa: Sementistä ja aavikon hiekasta peräisin oleva korkea-alkalinen kalsiumhydroksidi reagoi muodostaen liukenematonta kalsiumkarbonaattilietettä, mikä alentaa pH:ta tasaisesti. Reaaliaikaiset PH-anturit syöttävät signaalit takaisin PLC:hen säätääkseen automaattisesti CO₂-kaasun virtauksen tarkkaan pH:n stabilointiin.

Vaihe 3: Puskurin sedimentointi ja lietteen erotus

Neutraloitu vesi vuotaa yli siirtymäsäiliöön; saostunut karbonaatti-hiekkaliete uppoaa säiliön pohjalle. Ajoittain tiivistettyä lietettä pumpataan kiinteä-neste-suodatinpuristinyksikköön. Suodatinkakku (hiekka- ja karbonaattiliete) kuivataan kiinteän jätteen hävittämistä varten; suodos virtaa takaisin raakavesisäiliöön uudelleenkäsittelyä varten.

Vaihe 4: Lopullinen kiillotus ja puhtaan veden uudelleenkäyttö

Supernatantti kirkastettu vesi siirtymäsäiliöstä virtaa puhtaan veden altaaseen. Käsitelty vesi täyttää betonin sekoituksen uudelleenkäyttöstandardit, pumpataan takaisin sekoitusauton pesuun, kiviainesten pesuun ja annostelulinjoille 100 %:n suljetun kierron vesikierron toteuttamiseksi.

Vaihe 5: Täysi automaattinen lukituksen ohjaus

Tutkatason mittarit tarkkailevat nestetasoja kaikissa altaissa; PH-lähettimet, kaasunpaineanturit, pumpun käyntisignaalit lukittuvat PLC-järjestelmään pumpun nopeuden, CO₂-virtauksen ja lietteenpoistojaksojen automaattisen säätämiseksi. Manuaaliset/automaattiset kaksoiskäyttötilat ovat saatavilla mobiilisovelluksen etävalvonnalla ja vikahälytyksellä.

Tekniset ydinedut

(1) Tarkka CO₂-neutralointi, nolla toissijaista saastumista, alhaiset käyttökustannukset

Ei alkalisia kemiallisia lisäaineita, kuten natriumhydroksidia. CO₂-karbonaatti muodostaa stabiileja karbonaattisaostumia, välttää yliannostuksen pH-vaihteluita, alentaa kemikaalien kulutuskustannuksia.

(2) Erikoistunut lietekertymän estorakenne 50–100 μm aavikon hienolle hiekalle

Kaksivaiheinen reaktori turbulenttisella sekoituksella estää erittäin hienon hiekan tarttumisen säiliön seiniin; siirtymäsäiliö käyttää kaltevaa muottia estävää pohjarakennetta + ajoitettua lietteen pumppausjaksoa.

(3) Täysi tukkeutumissuoja kiertovesipumppuille

Esisuodatinverkot ennen pumpun imuaukkoja + vaihtuvataajuinen mäntäpumppu, jossa on suuret virtauskanavat; neutralointi flokkulaatio aggregoi pienet aavikon hiekkahiukkaset suuremmiksi laskeutuviksi hiukkasiksi, mikä vähentää pienhiukkasten hankausta ja pumpun juoksupyörien ja putkilinjan mutkien tukkeutumista.

(4) Korkea järjestelmän käytettävyys ≥95 % tarjouksen mukaan

Vankka korroosionkestävä materiaalirakenne kaikille kastuville osille (anti-alkali, anti-silt hankausta); automaattiset itsepuhdistuvat lietteen poistosyklit vähentävät manuaalista huoltoa huomattavasti verrattuna perinteisiin jätevesijärjestelmiin. Pitkä käyttöikä minimaalisella seisokkiajalla.

(5) Suuri vastaava käsittelykapasiteetti vastaa täydellisesti projektien kysyntään

Normaali käsittelyveden virtaus 30-60m³/h. Kaasuvirtaus säädettävissä 50–500 m³/h, jotta se selviytyy vaihtelevasta jätevesihuipusta kolmesta 150 m³/h sekoituslaitoksesta.

(6) Täysin automatisoitu ilman valvontaa

PLC+HMI-paikallinen ohjaus + mobiilisovelluksen reaaliaikainen etävalvonta, vian itsediagnostiikka ja hälytys.

(7) Säiliöity integroitu liukurakennelma

Kompakti esiasennettu säiliörunko. nopea asennus paikan päällä ilman monimutkaisia ​​perustuksen muutoksia.

Virallinen teknisten parametrien taulukko

Yhteistyö Aggregate Recovery Systemin kanssa

Tämä hiilineutraali jätevesiyksikkö muodostaa täydellisen suljetun kierron resurssien regenerointilinjan meidän kanssammePyörivä betonin talteenotto / Värähtelevä betonin talteenotto:

● Hiekka-sora-erottimesta poistettava jätevesi syötetään suoraan tämän neutralointijärjestelmän raakavesisäiliöön.

● Ultrahienoa 50–100 μm:n aavikkohiekkaa, joka on vangittu neutralointisedimentissä, voidaan osittain ottaa talteen kiviainesvarastoihin; ylimääräinen liete puristetaan suodattimella edulliseen kiinteän jätteen hävittämiseksi, mikä minimoi jätemäärän;

● Täysin kierrätetty puhtaan veden kierto takaisin sekoittimien, huuhtelunerotinten ja syöttöbetonin pesuun, makean veden ostokulutuksen ja ympäristöpäästömaksujen vähentäminen;

● Yhtenäinen MCC-keskusohjauskaappi toteuttaa synkronisen käynnistys-pysäytyslukituksen aggregaatin talteenottoyksikön ja jätevedenkäsittelyjärjestelmän välillä koko linjan koordinoidun automaattisen toiminnan varmistamiseksi.

Ylläpito ja laadunvarmistusvaatimustenmukaisuus

● Takuuaika:Vähintään 3 vuoden täydellinen laitetakuu hyväksynnän valmistumisesta, tarjouksen takuusääntöjen mukaisesti.

● 2 vuoden varaosapaketti:Toimitamme täydellisen suositeltujen varaosien luettelon, joka kattaa kaksi täyttä vuotta jatkuvaa toimintaa, muodollisen yksikköhinnan ja vahvistetun toimitusajan Saudi-Arabiaan.

● Myynnin jälkeinen palvelu:Ulkomaisten insinöörien asennusopastus paikan päällä, täydellinen laitteiden käyttöönotto, käytännönläheiset käyttäjien koulutusohjelmat, omistettu lähetetty tekninen tukihenkilöstö työpaikan käynnistämiseen.

● HCC Gulf Region -projektin historia:Tarjoamme autenttisia vertailutapauksia Saudi-Arabialle ja muille GCC-valtioille, joissa on olemassa olevia aavikkohiekkabetonitehtaan jäteveden neutralointi- ja kierrätyslaitteistoja, parantaaksemme tarjousten arviointipisteitä paikallisen alan kokemuksen perusteella.

Tuotteen ominaisuuksien kohokohdat

● Tehokas hiilidioksidineutralointi veden pH:n stabiloimiseksi

● Ympäristöystävällinen vähähiilinen prosessi, ei toissijaista saastumista

● Täysin automatisoitu älykäs kauko-ohjausjärjestelmä

● Kypsää teollista teknologiaa vakaalla taatulla laadulla

● Kulutus- ja korroosionestomateriaalit pidentävät käyttöikää

● Matala kemikaalien syöttö vähentää tehtaan pitkän aikavälin käyttökustannuksia

● Säiliöity modulaarinen rakenne helpottaa ulkomaankuljetusta ja nopeaa kenttäkokoonpanoa

FAQ

Q1: Minkä tukilaitteiden kanssa tämä jätevesijärjestelmä voi toimia?

V: Tämän hiilineutraalin jätevesijärjestelmän on kehittänyt itsenäisesti SINOU, ja se sopii täydellisesti yhteen betonin kierrätyslaitteistomme kanssa, mukaan lukien pyörivä betonin talteenotto, tärybetonin talteenotto ja syöttökourut. Se muodostaa täydellisen suljetun kierron käsittelylinjan jäännösbetonille ja betoninjalostuslaitosten pesujätevesille. Koko laitesarja käyttää yhtenäistä PLC-keskusohjausta, mikä toteuttaa synkronisen kytkentätoiminnan ja helpon yleisen hallinnan.

Q2: Mikä on järjestelmän soveltuva käsittelykapasiteetti? Voiko se täyttää suurten sekoituslaitosten vaatimukset?

V: Vakiojätevesijärjestelmämme käsittelykapasiteetti vaihtelee 30 m³/h - 60 m³/h, mikä täyttää täysin useiden tuotantolinjojen sisältävien suurten betoninkäsittelylaitosten vedenkäsittelytarpeen. Tuemme myös räätälöityä virtaussuunnittelua todellisen päivittäisen jätevesituotannon mukaan eri laitosmittakaavojen mukaan.

Q3: Mikä on laitteen sovellettava virtalähdestandardi?

V: Järjestelmä on suunniteltu 3-vaiheiselle, 380 V:n, 60 Hz:n virtalähteelle, joka on täysin yhteensopiva Saudi-Arabiassa ja muilla Persianlahden alueilla yleisesti käytetyn synkronisen generaattorin virtalähteen kanssa. Sähkökomponentit on optimoitu generaattorisarjojen epävakaalle jännitteelle vakaan toiminnan varmistamiseksi.

Kysymys 4: Kuinka järjestelmä käsittelee pienet hiukkaset, joiden koko on alle 100 μm aavikon hiekassa?

V: Käytämme yhdistettyä monivaiheista suodatus-, koagulaatio- ja painovoimasedimentaatioprosessia. Ensinnäkin monikerroksiset tarkkuussuodatinseulat sieppaavat suurimman osan hienosta hiekasta; sitten sekoituslaitteisto sekoittaa jäteveden koagulantin kanssa hajallaan olevien mikrohiukkasten keräämiseksi suuriksi flokkeiksi.

Vaakasuorassa sedimentaatiosäiliössä tapahtuneen luonnollisen sedimentaation jälkeen pienet jäännöshiukkaset jäävät pumpun etuosan suodattimeen. Lopuksi kaikki hienoa hiekkaa sisältävä liete kuljetetaan suodatinpuristimeen syvää vedenpoistoa varten, mikä takaa alle 100 μm:n hiukkasten täydellisen hävittämisen ilman vuotoa.

Kysymys 5: Miksi ratkaisu ei omaksu hydrosyklonin ja kaltevan putken sedimentointisäiliötä?

V: Yhdessä aavikon hienon hiekan todellisten työskentelyolosuhteiden ja SINOU:n kypsän teknisen reitin kanssa peruutamme hydrosykloni- ja kaltevat putkirakenteet. Suuren tilavuuden vaakasuora sedimentointisäiliö on varustettu kokoaikaisilla sekoituslaitteilla, mikä pidentää hydraulista pidätysaikaa ja varmistaa erittäin hienon hiekan riittävän laskeutumisen.

Tämä muotoilu yksinkertaistaa laiterakennetta, vähentää vikakohtia ja päivittäistä huoltotyötä ja soveltuu paremmin pitkäaikaiseen jatkuvaan käyttöön ankarissa aavikkoympäristöissä.

Q6: Mitä toimenpiteitä tehdään sedimentin kerääntymisen estämiseksi säiliöiden ja altaiden sisään?

V: Suoritamme useita sedimentin vastaisia ​​toimenpiteitä. Kaikissa vesisäiliöissä on kalteva kartiopohjainen rakenne ilman kuolleita kulmia, ja sisäseinä on päällystetty tarttumattomalla ja kulutusta kestävällä pinnoitteella. Jokainen säiliö on varustettu erityisillä sekoituslaitteilla, jotka pitävät vesistön dynaamisesti virtaavana koko ajan.

Samaan aikaan järjestelmä on varustettu nestemäisen lietteen tasomittarilla ja automaattisilla lietteenpoistoventtiileillä, jotka purkavat säännöllisesti lietettä suodatinpuristimeen. Se välttää pohjimmiltaan sedimentin pitkäaikaisen laskeuman ja tiivistymisen.

Q7: Kuinka ratkaista vesipumppujen tukosongelma, jonka aiheuttaa suuri määrä hienoa hiekkaa?

V: Pumpun tukkeutumisen estoon on useita suojatoimenpiteitä. Ensinnäkin pumpun sisääntuloon asennetaan monivaiheiset suodattimet sekalaisten ja agglomeroituneen mudan estämiseksi.

Toiseksi käytämme SINOUn itse kehitettyä hydraulista keraamista mäntäpumppua, jossa on suuret virtauskanavat ja erinomainen kulumisenestokyky, jota ei ole helppo tarttua hienoihin hiukkasiin.

Lisäksi sekoituslaite käynnistyy etukäteen ennen kuin pumppu alkaa sekoittaa pohjasedimenttiä, mikä estää välittömän mudan imemisen ja tukkeutumisen. Järjestelmässä on myös ylikuormitus- ja jumisuoja, joka pysäyttää koneen automaattisesti epänormaaleissa olosuhteissa.

Q8: Kuluttaako hieno hiekka vakavasti putkistoon ja laitteisiin?

V: Kaikki virtauksen läpi kulkevat osat, jotka ovat kosketuksissa jäteveden ja hienon hiekan kanssa, on valmistettu erittäin kulutusta kestävistä materiaaleista. Putkilinjojen ja säiliöiden sisäseinä on käsitelty hankausta estävällä pinnoitteella.

Yhdessä esisuodatusprosessin kanssa vapaan hienon hiekan pitoisuus vedessä vähenee huomattavasti, mikä vähentää tehokkaasti koko järjestelmän kulumisnopeutta ja pidentää käyttöikää.

Q9: Onko sekoitusjärjestelmät tarpeen varustaa koko laitesarjaa varten? Mitkä ovat niiden tehtävät?

V: Sekoitusjärjestelmät ovat vakiokokoonpanoja kaikille säiliöille ja altaille. Vedenkeräyssäiliön ja rikastussäiliön sekoittimet estävät hienon hiekan laskeutumisen ja tiivistymisen; reaktiosäiliön sekoittimet varmistavat hiilidioksidin, koagulantin ja jäteveden täydellisen sekoittumisen neutralointi- ja flokkulaatiovaikutuksen takaamiseksi.

Kaikki sekoituslaitteet on lukittu pumppuihin ja lietteenpoistoventtiileihin täysin automaattisen toiminnan toteuttamiseksi.

Q10: Miksi valita suodatinpuristin lietteen käsittelyyn? Mitkä ovat edut?

V: Suodatinpuristin on päälaite lietteen hävittämiseen. Se voi puristaa erittäin hienojakoista hiekkaa sisältävää mutaa kuiviin mutakakkuihin, mikä mahdollistaa perusteellisen kiinteän ja nesteen erottamisen. Suodos virtaa takaisin etupään altaaseen kierrätystä varten, jolloin jäteveden poisto on nolla.

Täysautomaattinen suodatinpuristin tukee valvomatonta toimintaa suurella lietteenkäsittelykapasiteetilla ja vakaalla suorituskyvyllä, mikä on optimaalinen valinta sekoituslaitosten jatkuvaan tuotantoon.

Q11: Mitä tekniikkaa käytetään jäteveden pH:n neutralointiin? Onko olemassa toissijaista saastumista?

V: Tämä järjestelmä käyttää hiilidioksidin neutralointitekniikkaa, joka on ydinhiilineutraaliratkaisumme. Sementtijäteveden alkaliset aineet reagoivat CO₂:n kanssa muodostaen vettä ja vaaratonta karbonaattisedimenttiä.

Kaustista soodaa tai muita kemiallisia aineita ei lisätä koko prosessin aikana, joten sekundaarista saastumista ei esiinny, mikä täyttää Persianlahden alueen paikalliset ympäristönsuojelustandardit.

Q12: Mikä on kierrätetyn veden pH-alue? Voiko sitä käyttää uudelleen betonin valmistukseen?

V: Sekoituslaitosten raa'an alkalisen jäteveden pH-arvo on 12,5-13. C02-neutralointikäsittelyn jälkeen jäteveden pH on vakaasti hallinnassa välillä 6,5 - 8,5.

Kierrätetty vesi täyttää täysin betonin annostelussa ja sekoitinautojen puhdistuksessa asetetut vedenlaatuvaatimukset, ja sitä voidaan käyttää suoraan uudelleen tuotantolinkissä.

Q13: Mikä on jätevesijärjestelmän päivittäinen huoltotyö? Onko huolto vaikeaa?

V: Yleinen huoltotyö on yksinkertainen. Päivittäiseen työhön kuuluu pääasiassa pumppujen ja sekoittimien toimintatilan tarkastusta, suodatinverkkojen tarkastusta ja vastahuuhtelua sekä nestetaso- ja pH-tietojen tarkkailua.

Viikoittainen ja kuukausittainen huolto keskittyy voiteluun, instrumenttien kalibrointiin ja pulttien kiinnittämiseen. Olemme laatineet täydellisen hierarkkisen huoltosuunnitelman, ja käyttö- ja huoltohenkilöstö pääsee nopeasti alkuun ammattikoulutuksen jälkeen.

Q14: Mikä on laitteen suositeltu huoltojakso?

V: Otamme käyttöön viisitasoisen ylläpidon hallinnan: päivittäinen tarkastus, viikoittainen rutiinihuolto, kuukausittainen osittainen huolto, neljännesvuosittainen komponenttien tarkastus ja vuotuinen koko järjestelmän huolto. Kuluvilla osilla, kuten suodatinsiivilät, suodatinkankaat, pumpun tiivisteet ja sekoitussiivet, on selkeät vaihtojaksot, jotka voivat tehokkaasti varmistaa laitteiden yleisen toimintanopeuden yli 95%.

Q15: Mikä on laitteen takuuaika? Mitä myynnin jälkeistä tukea voidaan tarjota?

V: Koko jätevesijärjestelmällä on 3 vuoden täysi takuu. Tarjoamme ulkomailla paikan päällä asennusopastusta, laitteiden käyttöönottoa ja ammattitaitoista kuljettajakoulutusta. Varusteiden mukana toimitetaan täydellinen varaosien luettelo kahden vuoden toiminnalle, ja takaamme varaosien nopean toimituksen Persianlahden alueelle.

Q16: Voiko järjestelmä toteuttaa valvomattoman toiminnan?

V: Kyllä. Koko järjestelmä käyttää PLC + HMI älykästä ohjausta, jossa on täysin automaattinen sekoitus, veden pumppaus, mudan poisto ja suodattimen puristus. Se tukee reaaliaikaista etävalvontaa ja vikahälytystä, mikä mahdollistaa 24 tunnin jatkuvan toiminnan ilman valvontaa, mikä säästää huomattavasti laitoksen työvoimakustannuksia.

Q17: Mitkä ovat tämän järjestelmän edut perinteisiin jätevedenkäsittelylaitteisiin verrattuna?

V: Ensinnäkin se kohdistuu aavikon erittäin hienon hiekan kipupisteisiin, ja siinä on täydellinen sedimentaatiota ja tukkeutumista estävä muotoilu ja korkeampi laitteiden toimintanopeus.

Toiseksi hiilidioksidin neutralointitekniikka säästää kemikaalikustannuksia ja on ympäristöystävällisempi.

Kolmanneksi laiterakenne on yksinkertaistettu ilman redundantteja yksiköitä, kuten hydrosykloneja, joten vikaprosentti ja pitkän aikavälin ylläpitokustannukset ovat alhaisemmat.

Lisäksi kompakti layout on kätevä kuljetusta ja asennusta varten.
