Kunnallisen jätevesikammion suodatinpuristin

SINOU, luotettava valmistaja ja toimittaja Kiinasta, tarjoaa ammattimaisen kunnallisen jätevesikammion suodatinpuristimen varten globaaleja asiakkaita. Tämä laite on kehitetty erityisesti yhdyskuntalietteelle, jolla on korkea orgaaninen pitoisuus, hieno hiukkasia ja korkea viskositeetti.

Se ottaa käyttöön erittäin lujat kammion suodatinlevyt ja vakaan hydraulijärjestelmän perusteellisen toteuttamisen varmistamiseksi kiinteän ja nesteen erotus, mikä vähentää huomattavasti lietteen määrää ja alentaa hävityskustannuksia. Koko kone tukee täysin automaattinen toiminta, mukaan lukien lautasten sulkeminen, syöttö, suodatus, lautasten vetäminen ja kakun purkaminen, yksinkertaisella huolto ja vakaa suorituskyky.

Tarjoamme mukautetun suodatusalueen, levykoon ja ohjaustilan vastaamaan erilainen kunnallisen jäteveden käsittelykapasiteetin ja paikan olosuhteet.

Tuotetiedot

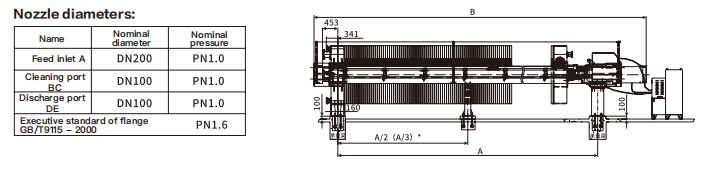

1. Suuttimen ja putkilinjan tekniset tiedot

● Syöttöaukko A: DN200, nimellispaine PN1,0

● Puhdistusportti BC: DN100, nimellispaine PN1.0

● Purkausportti DE: DN100, nimellispaine PN1.0

● Laippastandardi: GB/T9115-2000, PN1.6

● Suurikaliiperinen syöttöaukko varmistaa korkean kiintoainepitoisuuden sisältävän yhdyskuntalietteen tasaisen syöttämisen välttäen tehokkaasti tukos pitkän jatkuvan käytön aikana. Standardoidut puhdistus- ja poistoportit muodostavat putkiston huolto ja jäämien poisto helpompaa.

2. Rakenneulottuvuuden tiedot

● Etuosan asennusmitta: 453 mm / 341 mm

● Syöttöaukon keskikorkeus: 160 mm

● Alatuen korkeus: 100 mm

● Jalkaväli: A; Kokonaispituus: B

● Välitukiasento: A/2 (A/3) suurikokoisille malleille

● Kohtuullinen korkeus sijoittuu perinteiseen jätevesilaitoksen asennustilaan. Monipistevälituet parantaa rungon vakautta ja estää muodonmuutoksia pitkäaikaisissa raskaan kuormituksen olosuhteissa.

3. Tekniset ydinparametrit (piirustuksesta ja kunnallisista työolosuhteista)

● Suodatuspaine: ≤0,6 MPa

● Käyttölämpötila: -10 ~ 90 ℃

● Suurin hydraulinen suojapaine: 29 MPa

● Suurin hydraulinen tiivistyspaine: 25 MPa

● Öljysylinterin suurin tehollinen isku: 750 mm

● Tiivistysöljysylinterin nimellishalkaisija: 320 mm

● Hydrauliaseman moottorin teho: 4,0+2,2KW

● Korkeapaineinen vakaa hydraulijärjestelmä tarjoaa kestävän puristusvoiman, sopii 24 tunnin jatkuvaan vedenpoistoon yhdyskuntalietteestä, jossa on paljon orgaanista ainesta ja hienojakoisia hiukkasia.

4. Materiaali- ja rakennesuunnittelun yksityiskohdat

● Suodatinlevy: Vahvistettu polypropeenikammion suodatinlevy, korkeapaineenkestävyys, ikääntymistä estävä, ei helppokäyttöinen deformoitua pitkäaikaisen yhdyskuntalietteen korroosion aikana.

● Runko: Raskas hiiliteräsrunko ruosteenestomaalilla, vahva kantavuus, vakaa haalari rakennetta.

● Suodatinkangas: Erityinen tukkeutumista estävä suodatinkangas yhdyskuntalietteelle, korkea vedenläpäisevyys, ei helppo estää hienojen orgaanisten hiukkasten avulla.

● Hydraulijärjestelmä: Suljetut hydraulikomponentit, vakaa paineen tuotto, alhainen vika.

5. Työprosessin tiedot

● Hydraulijärjestelmä puristaa suodatinlevyt tiiviisti ja muodostaa tiiviit suodatinkammiot.

● Yhdyskuntaliete pumpataan kammioihin suuren DN200-syöttöaukon kautta.

● Vakaassa suodatuspaineessa kiinteä-neste-erotus toteutetaan; suodos virtaa ulos tyhjennysaukkojen kautta.

● Suodatuksen jälkeen suodatinlevyt vedetään auki automaattisesti, kuiva suodatuskakku putoaa.

● Säännöllinen puhdistus puhdistusporttien kautta pitää laitteiston tasaisena pitkäaikaista käyttöä varten.

6. Kunnallislähtöisen suunnittelun kohokohdat

● Suurikaliiperinen syöttöaukko mukautuu korkeaviskoosiseen yhdyskuntalietteeseen

● Monitukikehysrakenne pitkäkestoiseen jatkuvaan käyttöön

● Vähän huoltoa vaativa rakenne, joka vähentää jätevesilaitoksen käyttökustannuksia

Standardoidut portit helppoon liittämiseen jätevedenpuhdistusputkistojärjestelmään

Parametrin määrittely

Huomautus:Kohteet, joissa on "*", tarkoittavat, että niissä on pari välitukea.

※ Nämä parametrit ovat vain mallinvalintaviittauksia; tarkat tiedot löydät piirustuksista tarjotaan.

Toimintaperiaate

Kunnallisen jätevesikammion suodatinpuristimessa on hydraulinen puristus + painesyöttösuodatusperiaate toteuttaa kaupunkien viemärilietteen tehokkaan kiinteän ja nesteen erotuksen neljässä jatkuvassa vaiheessa.

1. Suodatinlevyn puristus ja kammion muodostus

Hydraulijärjestelmä käyttää öljysylinteriä työntämään perälevyä eteenpäin, puristaen tiukasti koko kammion suodattimen levyt päälevyn ja takalevyn välissä. Suljetut ontot suodatinkammiot muodostetaan vierekkäisten suodattimien väliin levyt, jotka tarjoavat suljetun tilan lietteen suodatukselle.

2. Lietteen syöttö ja ensimmäinen suodatus

Yhdyskuntaliete pumpataan jokaiseen suodatinkammioon suuren kaliiperin DN200-syöttöaukon kautta. Talliruokinnassa paineen alla lietteessä oleva vesi tunkeutuu suodatinkankaan läpi ja virtaa ulos nesteen ulostuloaukosta, kun taas kiinteät hiukkaset suodatinkangas sieppaa ne ja kerääntyy vähitellen kammioiden sisään muodostaen suodatinkakun.

3. Syväsuodatus ja kakun muodostus

Jatkuvassa ruokinnassa suodatinkakku paksunee vähitellen. Korkeapaineinen hydraulijärjestelmä pysyy vakaana puristusvoima suodatinlevyjen tiukan tiiviyden varmistamiseksi. Hienojakoisia orgaanisia hiukkasia ja kiintoaineita kunnallisissa aineissa liete jää kokonaan loukkuun, jolloin saadaan perusteellinen vedenpoisto jatkuvassa paineessa.

4. Automaattinen levyn veto ja suodatinkakun poisto

Suodatuksen päätyttyä hydraulijärjestelmä vetää öljysylinterin sisään. Levyvetolaite vetää suodatinta lautaset avautuvat yksitellen. Painovoiman vaikutuksesta kuivattu kuiva suodatinkakku putoaa automaattisesti ja saa yhden työskentelyn loppuun sykli. Puhdistusportteja käytetään säännölliseen jäämien huuhteluun putkistojen tukkeutumisen estämiseksi.

Tämä mekaaninen painesuodatusrakenne on suunnattu erittäin orgaaniseen, hienohiukkasiseen yhdyskuntalietteeseen, vakaa vedenpoistovaikutus, matala kosteussuodatinkakku ja kirkas suodos, jotka sopivat täydellisesti kaupunkien viemäriin hoitovaatimukset.

Kunnallisen jätevesikammion suodatinpuristimen käyttöä koskevat varotoimet

1. Käyttöä edeltävät varotoimet

● Before starting the Municipal Sewage Chamber Filter Press, check whether all filter plates are neatly arranged and filter cloth is flat, intact and free of folds or damage to avoid sludge leakage.

● Tarkista hydrauliöljyn taso, öljyn laatu ja suodatinpuristimen putkiston tiiviys; lisää öljyä tai vaihda se jos huonontunut.

● Varmista, että syöttöpumpun paine on vakaa; älä käynnistä laitetta tyhjällä kuormalla pitkään aikaan.

● Tarkista sähköinen ohjausjärjestelmä, anturit ja hätäpysäytystoiminto normaalin toiminnan varmistamiseksi.

● Varmista, että kaikki puhdistus- ja tyhjennysaukot ovat esteettömät ennen yhdyskuntalietteen syöttämistä.

2. Varotoimet käytön aikana

● Säädä syöttöpainetta tiukasti nimellisalueella (≤0,6 MPa), jotta liiallinen paine ei vahingoitu suodatinpuristimen suodatinlevyt ja suodatinkankaat.

● Älä syötä ylisuuria epäpuhtauksia, kovia roskia tai suuria hiukkasia, jotta DN200-syöttöaukon tai laitteen suodatinlevyjen naarmuuntumista.

● Tarkkaile lietteen pitoisuutta; lisää flokkulointiainetta kohtuullisesti korkean orgaanisen yhdyskuntalietteen suodatuksen parantamiseksi tehokkuutta.

● Pidä jatkuva ja vakaa toiminta; Vältä toistuvaa käynnistystä, joka vaikuttaa vedenpoiston vakauteen.

● Tarkkaile paineen muutoksia ja suodoksen kuntoa reaaliajassa; lopeta käyttö välittömästi, jos vuoto tai epänormaali painetta syntyy.

● Älä kosketa liikkuvia osia, kuten vetolevyvaunua, ketjua ja vaihdetta automaattisen käynnin aikana.

3. Leikkauksen jälkeiset ja päivittäiset huoltotoimenpiteet

● Puhdista suodatinkangas, suodatinkammiot ja kaikki suodattimen portit Paina huolellisesti jokaisen erän jälkeen yhdyskuntalietteen ja orgaanisen lian jäännös, joka estää tukkeutumista ja hajua.

● Pidä hydraulijärjestelmä puhtaana, estä jäteveden pääsy hydrauliöljyyn komponenttien korroosion välttämiseksi.

● Tarkista runko, pultit ja tuet säännöllisesti; kiristä löysät osat säilyttääksesi laitteen rakenteellisen vakauden.

● Vaihda kulunut suodatinkangas ja vanhentuneet tiivisteet ajoissa varmistaaksesi kunnallisen jäteveden pitkän aikavälin vakaan toiminnan Kammion suodatinpuristin.

● Pidä laite kuivana ja tuuletettuna; Älä anna syövyttävän jäteveden liottaa runkoa pitkäksi aikaa.

4. Turvallisuus ja pitkäaikaisen käytön varotoimet

● Noudata tarkasti sähköturvallisuusmääräyksiä; katkaise virransyöttö suodatinpuristimen huollon ajaksi.

● Älä säädä hydraulipainetta ja ohjelmointiparametreja mielivaltaisesti ilman ammattilaisen ohjausta.

● Käytä käyttölämpötila-alueella -10 ℃ ~ 90 ℃; vältä ylilämpötilakäyttöä.

● Puhdista kaikki osat perusteellisesti, tyhjennä jäännösvesi ja suorita ruosteenestokäsittely.

Miksi valita SINOU?

1. Ammattimainen kunnallinen räätälöity suunnittelu

Kunnallisen jätevesikammion suodatinpuristimemme on erityisesti optimoitu korkean orgaanisen, hienohiukkasisen ja viskoosin kaupunkipuristimelle jätevesiliete. Suurikaliiperi DN200-syöttöaukko ja laajennetut virtauskanavat estävät tehokkaasti tukkeutumisen, täydellisesti vastaamaan kunnallisten jätevedenpuhdistamoiden toimintaominaisuuksia.

2. Vakaa korkeapaineinen suorituskyky ja luotettava vedenpoistovaikutus

Korkeapainehydraulijärjestelmällä (maksimitiivistyspaine 25 MPa) varustettu tuotteemme pysyy vakaana puristusvoima 24 tunnin jatkuvaan käyttöön. Se varmistaa alhaisen kosteuden suodatuskakun ja kirkkaan suodoksen, mikä auttaa jätevesilaitokset täyttävät jatkuvasti tiukat ympäristöpäästöstandardit.

3. Kestävä materiaali ja pitkä käyttöikä

Käytämme tuotteelle paksunnettuja vahvistettuja polypropeenisuodatinlevyjä ja kestävää korroosionestoteräsrunkoa. Koko kone kestää lietteen korroosiota ja rakenteellisia muodonmuutoksia, mikä vähentää huomattavasti vaihtoa ja huoltoa kustannukset pitkäaikaisissa kunnallishankkeissa.

4. Täysin automaattinen ja työvoimaa säästävä toiminta

Suodatinpuristimemme tukee älykästä PLC-automaattiohjausta, mukaan lukien levyn sulkeminen, syöttö, suodatus, levy vetäminen ja kakun purkaminen. Se vähentää manuaalisia toimenpiteitä, alentaa työvoimakustannuksia ja parantaa kokonaisjäteveden määrää hoidon tehokkuutta.

5. Strict Quality Inspection & Standardized Production

Jokaiselle tuotteelle suoritetaan täyden kuorman painetesti, tiivistystesti ja sähköturvallisuustesti ennen toimitusta. Kaikki tuotteet ovat kansainvälisten teollisuusstandardien mukaisia, ja niissä on täydelliset testiraportit ja sertifikaatit.

6. Täydellinen myynnin jälkeinen tuki ja projektikokemus

Meillä on runsaasti käytännön kokemusta kunnallisista jätevesiprojekteista maailmanlaajuisesti. Tarjoamme asennusopastusta paikan päällä, Suodatinpuristimen käyttökoulutus, varaosien toimitus ja pitkäaikainen tekninen huoltopalvelu.

7. Kustannustehokas ja kypsä ratkaisu

Kalvosuodatinpuristimiin verrattuna suodatinpuristimellamme on alhaisemmat hankinta- ja käyttökustannukset sekä vakaa suorituskyky ja yksinkertaisempi huolto. Se on kustannustehokkain kiinteän ja nesteen erotusratkaisu kunnalliseen jätevesien hoitoon.

Esimerkkikäytäntö

Emme tarjoa näytteitä tai koelaitteita. Kunnallisen jätevesikammion suodatinpuristimemme kuuluu suuriin teollisuuslaitteisiin, joilla on suuri tilavuus, painava, korkeat tuotantokustannukset ja räätälöity kokoonpano. Sitä ei voida valmistaa tai kuljettaa pienenä näytteenä.

Voit varmistaa laadun tarkistamalla:

● CE-sertifiointi

● UL 508 -testiraportti

● Tehdastuotantovideo

● Video paikan päällä tapahtuvasta toiminnasta

● Valmiit kunnalliset jätevesiprojektit

● Kolmannen osapuolen tarkastus ennen lähetystä

Tuemme paikan päällä tehdastarkastusta, online-suoralähetystarkastusta ja kolmannen osapuolen tarkastuksia tuotteen varmistamiseksi laatu vastaa projektisi vaatimuksia.

Yleisiä ongelmia ja ratkaisuja

1. Lietevuoto suodatinlevyjen välissä

● Syy: Suodattimen kangas taittunut tai vaurioitunut; suodatinlevyt eivät ole täysin kiinni; syöttöpaine liian korkea.
● Ratkaisu: Asenna suodatinkangas litteäksi. vaihda vaurioitunut kangas; tarkista hydraulipaine; vähentää syöttöpainetta suodatinpuristin.

2. Suodatinkangas tai syöttöaukko tukkeutuu helposti

● Syy: Yhdyskuntalieteessä on hienojakoisia orgaanisia hiukkasia, korkea viskositeetti tai riittämätön flokkulointiaine.
● Ratkaisu: Lisää flokkulointiainetta oikein; puhdista suodatinliina säännöllisesti; käytä suodattimeen erityistä tukkeutumisen estävää suodatinkangasta paina.

3. Suodatinkakun kosteus on liian korkea

● Syy: Riittämätön puristuspaine; lyhyt suodatusaika; suodatinkangas tukossa tai kulunut.
● Ratkaisu: Lisää työpainetta; pidentää suodatusaikaa; puhdista tai vaihda kunnallisen jäteveden suodatinkangas Kammion suodatinpuristin.

4. Suodata sameaa eikä kirkasta

● Syy: Suodattimen kangas rikki; tiivistysvirhe; suodatinlevy vaurioitunut.
● Ratkaisu: Vaihda vaurioitunut suodatinkangas. tarkista tiivisteosat; korjaa tai vaihda suodatinpuristimen suodatinlevyt.

5. Hydraulijärjestelmä ei painetta tai hidasta toimintaa

● Syy: Matala hydrauliöljytaso; öljyvuoto; hydrauliset osat ovat kuluneet tai vialliset.
● Ratkaisu: Lisää hydrauliöljyä; tarkista ja korjaa vuodot; vaihda suodatinpuristimen vialliset osat.

6. Automaattinen toiminta epänormaali tai sykli jumissa

● Syy: Anturin kohdistusvirhe; ohjelmaparametrivirhe; epävakaa virtalähde.
● Ratkaisu: Säädä anturin asentoa; nollaa ohjausohjelma; varmistaa tasaisen jännitteen suodatinpuristimelle.

7. Suodatinkakkua on vaikea pudottaa automaattisesti

● Syy: Liete liian tahmeaa; alhainen vedenpoistovaikutus; suodatinkankaan ikääntyminen.
● Ratkaisu: Optimoi flokkulaatiovaikutus; pidennä puristusaikaa; vaihda suodatinpuristimen tarttumaton suodatinkangas.

8. Laitteen melu tai tärinä liian suuri

● Syy: Perustus epätasainen; pultit löysällä; liikkuvat osat huonosti voideltu.
● Ratkaisu: Tasoita asennusmaa; kiristä kiinnityspultit; voitele suodatinpuristimen liikkuvat osat.

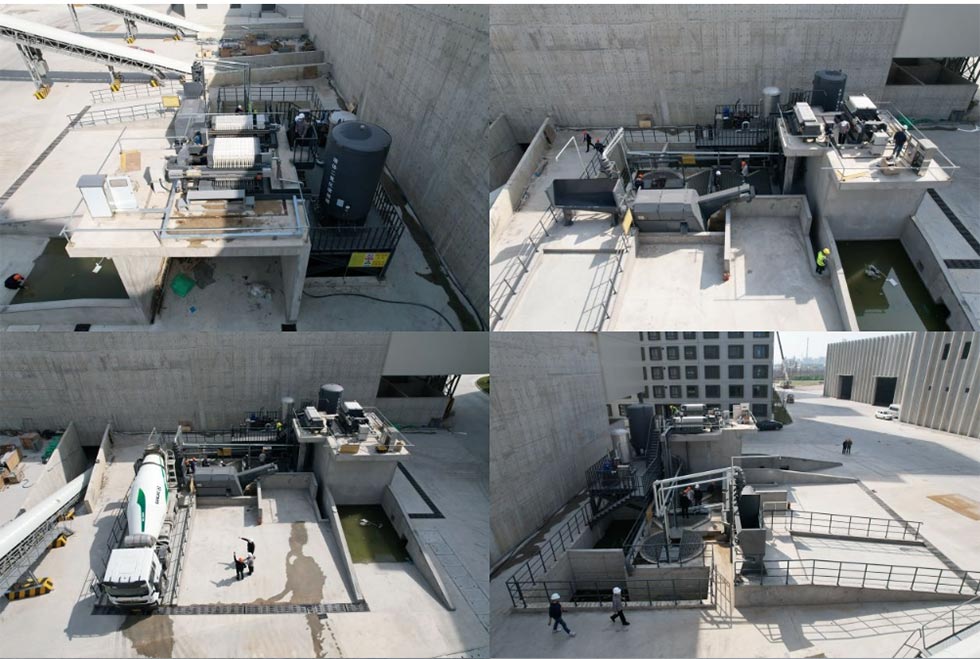

Projektitapaus: Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd.

1. Hankkeen tausta

Shanghai CITIRAISE Construction Group New Building Materials Lishui Co., Ltd. on elementtielementtien valmistukseen erikoistunut keskeinen yritys betonikomponenttien, kaupallisen betonin ja uusien rakennusmateriaalien tuotanto. Suurtuotannon aikana a syntyy suuri määrä rakennuslietettä, betonijätevettä ja sekoitusjäännöksiä, joilla on korkea viskositeetti, hienojakoisia hiukkasia ja korkeat vaatimukset ympäristönsuojelulle. Asiakas tarvitsi tallin, tehokas ja täysin automaattinen kiintoaine-nesteerotusratkaisu, joka täyttää paikan päällä tapahtuvan ympäristönsuojelun ja tuotannon tarpeisiin.

2. Laiteratkaisu

We provided the customized Municipal Sewage Chamber Filter Press for the customer, which is specially optimized for rakentaminen ja betoniliete.

● Vakaa kammion suodatusrakenne, sopii pitkäaikaiseen jatkuvaan käyttöön

● Suurikaliiperinen syöttöportti ja tukkeutumisen estävä rakenne estävät pienhiukkasten aiheuttamat tukkeumat

● Täysautomaattinen ohjaus vähentää manuaalista käyttöä

● Vakaa vedenpoistovaikutus, alhainen suodatinkakun kosteus, kätevä kuljettaa ja hävittää

3. Projektin tulokset

1. Tehokas kiinteä-neste-erotus toteutettu; suodos kirkas ja uudelleenkäytettävä, täyttää ympäristöpäästöstandardit

2. Suodatinkakun kosteus vähennetään tehokkaasti, tilavuus pieneni merkittävästi, mikä alentaa hävityskustannuksia

3. 24 tunnin vakaa toiminta, joka vastaa rakennusmateriaalipohjan korkean intensiteetin tuotantorytmiä

4. Yksinkertainen käyttö ja alhainen vikaprosentti, jonka asiakkaan tuotanto ja ympäristönsuojelu tunnistavat osastot

4. Projektin arvo

Tämä projekti osoittaa, että suodatinpuristimellamme on erinomainen mukautumiskyky ja vakaus rakentamisen, elementtikomponenttien ja kaupallisen betonin tuotannon skenaariot. Se auttaa suuria rakennusmateriaaleja yritykset saavuttavat vihreän tuotannon, vähentävät ympäristöpaineita ja parantavat taloudellisia hyötyjä.
